Když v dílně potřebujete vyrobit montážní přípravek, redukci k odsávání nebo prototyp krytu, nemáte náladu trávit dvě hodiny laděním první vrstvy. Správná 3d tiskarna do dilny musí fungovat jako vrtačka nebo stolní pila: zapnete ji, odešlete data a jdete dělat jinou práci bez obav, že po návratu najdete na podložce plastové klubko.
Vybírat stroj podle marketingových tabulek plných teoretických rychlostí je drahá past. V praktických podmínkách rozhodují mechanická tuhost, opakovatelná rozměrová přesnost, schopnost držet teplotu a dostupnost náhradních dílů, když se v extruderu zasekne technický filament.

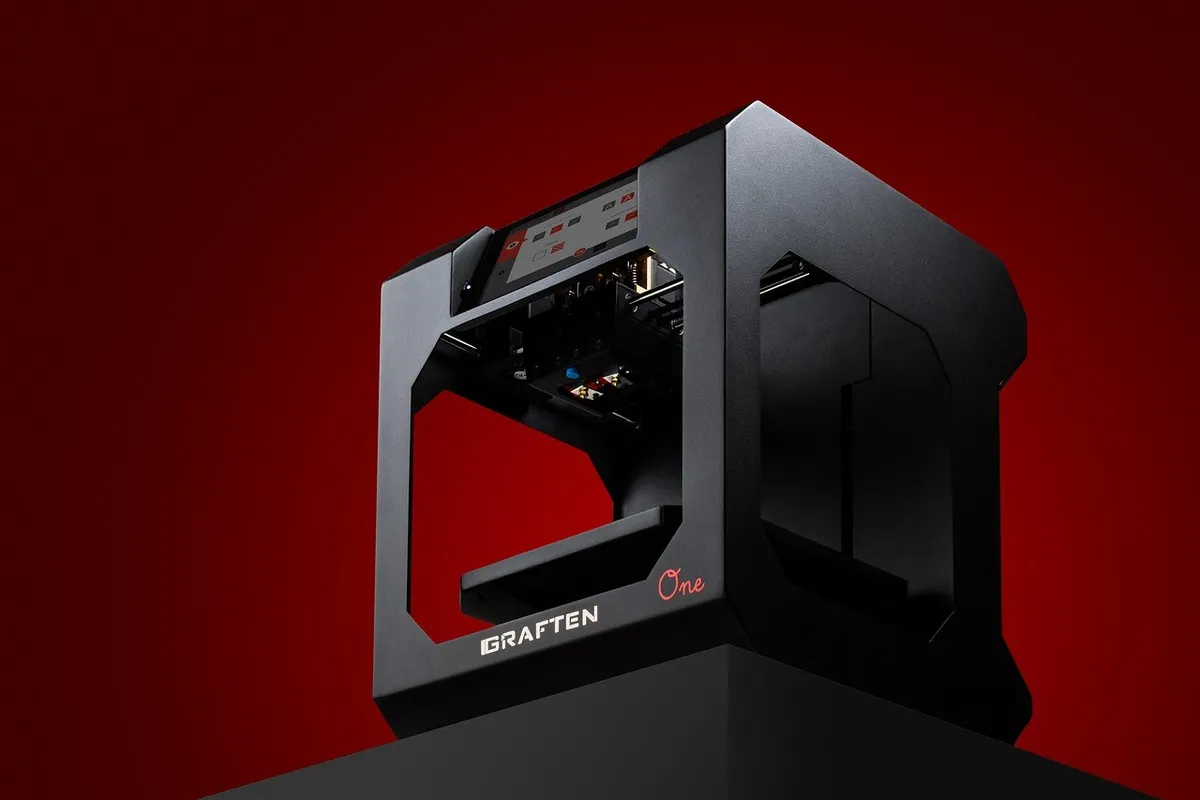

Jak vybrat spolehlivou 3D tiskárnu do dílny pro funkční prototypování
Kritéria hodnocení: produktivita, mechanická tuhost a opakovatelná přesnost
Pro mě končí éra ručního točení křídlovými maticemi pod tiskovou podložkou. Pokud má stroj sloužit pro stroje pro prototypování, vyžaduji plně automatickou kalibraci první vrstvy bez zásahu uživatele. Rozdíl mezi tenzometrickým snímačem přímo v trysce a starým indukčním čidlem poznáte okamžitě: tenzometr nepotřebuje žádné dodatečné ladění výšky osy Z, ať nasadíte jakýkoli tiskový plát.
Rychlost bez mechanické tuhosti je k ničemu. Při akceleracích nad 10 000 mm/s² vznikají rázy, které měkký rám z plechových výlisků okamžitě přenese do stěn výtisku v podobě duchů a vlnění. Moderní spolehlivý 3D tisk proto stojí na aktivní kompenzaci rezonancí a stabilním vedení v osách.
Při hodnocení strojů se dívám na pět klíčových vlastností:
- Automatická kalibrace Z-offsetu: Měření fyzického dotyku trysky s podložkou bez nutnosti kalibračního listu papíru.
- Tuhost konstrukce: Tlustostěnné hliníkové profily nebo tuhý litý rám, které udrží geometrii i při plném zatížení.
- Teplotní rozsah podložky a trysky: Schopnost podložky dosáhnout aspoň 100 °C pro technické plasty a tryska zvládající stabilně 300 °C.
- Servisovatelnost: Možnost snadno vyčistit podávací kolečka a vyměnit trysku za pár minut bez rozborky celé hlavy.
- Rozměrová přesnost: Zachování tolerancí vnitřních a vnějších průměrů, aby vyvrtané díry seděly na šrouby M4 bez dodatečného vystružování.
Metodika testování: Jak srovnávat tiskárny v reálném dílenském provozu
Marketingové testovací lodičky na poličce nikoho nezajímají. Pro funkční 3D tisk prověřuji stroje na mechanických zkušebních vzorcích, které ukážou pravdu o kinematice i chlazení. Každý stroj musí projít třemi praktickými úkoly.
Nejprve tisknu pravoúhlou kostku 20 × 20 × 20 mm, kterou měřím mikrometrem ve všech třech osách. Tady okamžitě vidím odchylku pravoúhlosti os i to, jak si tiskárna poradí se smrštěním materiálu. Druhým testem je metrický závit M10 se stoupáním 1,5 mm. Pokud matice nejde hladce našroubovat rukou, má stroj problém s přetokem materiálu v rozích nebo s nepřesným krokováním extruderu.
Poslední zkouškou je konzola s převisy od 45° do 70°. Tady se ukáže, jestli ofuk tiskové hlavy stíhá chladit roztavený plast dřív, než se začne kroutit nahoru. Obrovskou roli hrají tovární profily ve slicerech, ať už jde o PrusaSlicer na oficiální podpoře Prusa3D, Bambu Studio nebo OrcaSlicer. Pokud musíte strávit víkend laděním retrakcí, aby technický 3D tisk nebyl plný strun, stroj v dílně zbytečně zdržuje.
Velké srovnání strojů pro prototypování a technický 3D tisk
Srovnávací přehled dílenských 3D tiskáren
Do přehledu jsem zařadil prověřené stroje, které pokrývají různé nároky na prostor i rozpočet. Pro rychlé porovnání najdete v tabulce klíčové parametry, typ mechaniky i reálné pořizovací náklady v českých obchodech.
| Model | Klíčové parametry | Typ | Cena od | Hlavní výhoda | Hlavní slabina |
|---|---|---|---|---|---|
| Bambu Lab A1 | 256 × 256 × 256 mm, tryska do 300 °C | FDM tiskárna | 6 404 Kč | Spolehlivá plná autokalibrace a rychlovýměnná tryska | Otevřená platforma limituje tisk ABS a kompozitů |
| Bambu Lab P1S | 256 × 256 × 256 mm, tryska do 300 °C | FDM tiskárna | 9 334 Kč | Uzavřená tisková komora a stabilní teplotní prostředí | Hlučnější ventilátory a základní displej |
| Original Prusa MK4S | 250 × 210 × 220 mm, tryska CHT, 360° chlazení | FDM tiskárna | 15 291 Kč | Tenzometrická první vrstva a špičkový český servis | Vyšší cena za otevřenou bedslinger konstrukci |
| Bambu Lab A1 mini | 180 × 180 × 180 mm, tryska 300 °C, podložka 80 °C | FDM tiskárna | 4 667 Kč | Mimořádně tichý chod a nízká pořizovací cena | Podložka do 80 °C vylučuje technické plasty |
| Original Prusa MINI+ | 180 × 210 × 220 mm, podložka 100 °C, hmotnost 4,5 kg | FDM tiskárna | 10 990 Kč | Dlouhodobá spolehlivost a skvělá dostupnost dílů | Bowdenový extruder znesnadňuje tisk měkkých TPU |
| Creality K1C | 220 × 220 × 250 mm, tryska 300 °C, podložka 100 °C | FDM tiskárna | 8 900 Kč | Tvrzená tryska připravená na karbonové filamenty | Menší tiskový prostor 220 × 220 mm |
| Creality Ender-3 V3 KE | 220 × 220 × 240 mm, tryska 300 °C, Klipper systém | FDM tiskárna | 4 987 Kč | Nízká cena při vysoké rychlosti tisku | Vyžaduje častější mechanickou kontrolu a údržbu |
| Elegoo Saturn 4 Ultra | 218,88 × 122,88 × 220 mm, 12K LCD displej | Resinová 3D tiskárna | 11 190 Kč | Extrémní rozlišení detailů a výklopná vanička | Chemické mytí v IPA a zápach pryskyřice |
| Anycubic Kobra 3 | 250 × 250 × 260 mm, hotend do 300 °C | FDM tiskárna | 5 797 Kč | Velký tiskový objem za velmi příjemné peníze | Vázanost pokročilých síťových funkcí na firemní aplikaci |
| Flashforge Adventurer 5M Pro | 220 × 220 × 220 mm, uzavřená filtrace vzduchu | FDM tiskárna | 8 480 Kč | Dvojitá filtrace vzduchu vhodná do malého prostoru | Vlastní proprietární systém výměnných trysek |
Detailní profily FDM tiskáren pro dílenské nasazení
Při každodenním používání rychle zjistíte, kde výrobce šetřil. U modelu Bambu Lab A1 mě baví rychlovýměnná tryska na jednoduché zacvaknutí, což oceníte, když přecházíte z trysky 0,4 mm na hrubší 0,6 mm pro rychlé masivní držáky. Limituje ji ale otevřený prostor: velký technický díl z ABS na ní prostě bez deformací nevytisknete.
Pokud potřebujete tisknout funkční kryty a krabičky z ASA nebo ABS, představuje Bambu Lab P1S velmi silný dílenský standard. Uzavřená skříň drží teplo z podložky a chrání díl před průvanem. Nevýhodou je archaický monochromatický displej a poměrně hlasitý komorový ventilátor, který v malé místnosti po pár hodinách leze na nervy. Podobně laděná Creality K1C kontruje tryskou Unicorn odolnou vůči abrazivním karbonovým vláknům přímo v základu, ale ztrácí trochu místa na podložce (220 × 220 mm).
Česká Original Prusa MK4S je sázka na robustnost Nextruderu a stoprocentní servis a náhradní díly s expedicí přímo z Prahy. Tryska CHT a 360° chlazení posunuly tisk převisů na špičkovou úroveň. Pořizovací cena stavebnice 15 291 Kč je sice vyšší než u asijské konkurence, ale tenzometrické snímání první vrstvy funguje absolutně spolehlivě bez jediného sáhnutí do nastavení. Menší sestra Original Prusa MINI+ zůstává kompaktním dříčem, avšak její bowdenový extruder občas potrápí při tisku velmi měkkého TPU materiálu.
Pro napjatý rozpočet nabízí Creality Ender-3 V3 KE za 4 987 Kč neuvěřitelnou porci výkonu s Klipperem, ale počítejte s tím, že jednou za čas budete muset dotáhnout excentry a zkontrolovat napnutí řemenů. Anycubic Kobra 3 boduje velkorysou plochou 250 × 250 mm, zatímco Flashforge Adventurer 5M Pro za 8 480 Kč potěší účinným uzavřeným filtrem pevných částic a VOC plynů, což je v menší dílně bez centrálního odsávání velká úleva.
Kdy v dílně sáhnout po pryskyřici: Profil Elegoo Saturn 4 Ultra
Zatímco strunová tiskárna vládne pevným funkčním celkům, resinová 3D tiskárna vstupuje do hry tam, kde FDM naráží na limity průměru trysky. Elegoo Saturn 4 Ultra s monochromatickým 12K LCD panelem nabízí tiskový objem 218,88 × 122,88 × 220 mm a velikost pixelu pouhých 19 × 24 µm. Z technologie MSLA vytěžíte maximum při výrobě forem pro silikonové lití, miniaturních převodů s modulem pod 0,5 mm nebo ergonomických prototypů, kde nesmí být vidět žádné vrstvy.
Mechanismus Tilt Release u Saturnu 4 Ultra naklápí vaničku při každém odlepení vrstvy, což výrazně snižuje podtlak a brání poškození jemných detailů. Musíte ale počítat se zcela odlišným workflow a chemickým zázemím.
Bezpečnost při práci s pryskyřicí:
Při manipulaci s tekutým fotopolymerem vždy používejte nitrilové rukavice (latexové pryskyřice snadno propouští) a ochranné brýle. Nevytvrzenou tekutinu ani znečištěný izopropylalkohol nikdy nevylévejte do odpadu; nechte tekutiny vytvrdit na slunci a likvidujte je ve sběrném dvoře jako nebezpečný odpad.
K pryskyřičnému stroji nutně potřebujete mycí a vytvrzovací stanici a kvalitní větrání při resinovém tisku. V prašné truhlářské nebo zámečnické dílně Saturn 4 Ultra trpí – prach napadaný do vaničky spolehlivě zničí LCD displej i výtisk.
Konstrukce a kinematika: CoreXY vs. bedslinger v náročném provozu
Bedslinger na hranici možností: Kdy pohybující se podložka limituje přesnost
Klasická konstrukce bedslinger, kde se těžká podložka pohybuje v ose Y dopředu a dozadu, je mechanicky jednoduchá a snadná na údržbu. U modelů jako Bambu Lab A1 nebo Original Prusa MK4S funguje bravurně pro rozložité díly, montážní desky a přípravky. Jakmile ale potřebujete vytisknout štíhlý díl vysoký 200 mm, fyziku neoklamete.
Při akceleraci podložky dochází k přenosu setrvačných sil na horní část výtisku. Ten se začne kmitat a tryska v horních vrstvách naráží do materiálu, což vede k rozmazaným detailům nebo rovnou k utržení modelu z podložky. Pokud na bedslingeru tisknete vysoké díly, musíte ve sliceru ručně omezit zrychlení osy Y na poloviční hodnoty.
Výhody uzavřené CoreXY komory pro teplotně náročné materiály
Stroje s kinematikou CoreXY drží podložku na stabilních šroubech a pohybují pouze lehkou tiskovou hlavou v osách X a Y. Modely jako Bambu Lab P1S nebo Creality K1C díky tomu zvládají vysoké rychlosti bez deformace vysokých výtisků. Výtisk stojí na místě a nepřenáší se do něj žádné kmitání.
Druhou obrovskou výhodou je uzavřená tisková komora. Odolnost proti teplotě a zabránění průvanu jsou nutností pro technické materiály typu ASA, ABS nebo polykarbonát. Teplo z podložky vyhřeje vnitřek skříně na 35 až 45 °C, což brání předčasnému chladnutí a pnutí materiálu. Pokud otevřete dveře dílny v chladném počasí, uzavřená CoreXY tiskárna pokračuje bez hnutí brvou, zatímco na otevřeném bedslingeru se výtisk okamžitě zkroutí a odlepí.

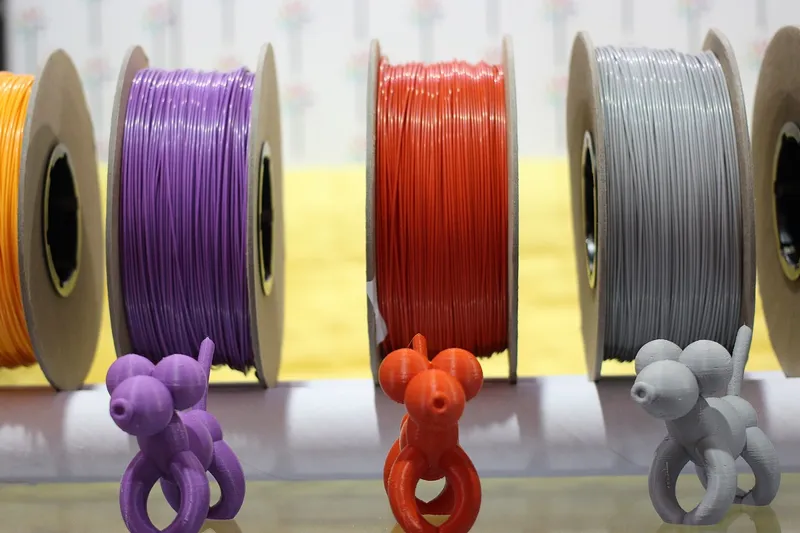

Výběr filamentu pro funkční 3D tisk a dílenské přípravky
PLA pro rychlé koncepty vs. PETG pro mechanicky namáhané díly
Správný výběr struny rozhoduje o tom, jestli součástka v dílně vydrží pět minut, nebo pět let. Spousta lidí dělá chybu, že mechanické držáky tiskne z běžného PLA jen proto, že se s ním snadno pracuje.
| Vlastnost | PLA (např. Prusament PLA) | PETG (např. Prusament PETG) |
|---|---|---|
| Teplota měknutí (Tg) | cca 55 až 60 °C | cca 75 až 80 °C |
| Mechanické chování | Tuhé, tvrdé, ale křehké při rázu | Pružné, vysoká rázová houževnatost |
| Chemická odolnost | Nízká, degraduje v teple a vlhku | Odolné vůči olejům, mazivům i louhům |
| Typické dílenské využití | Tvarové makety, rychlé šablony pro vrtání | Funkční držáky, dorazy, kryty strojů |
PLA pro prototypy poslouží výborně pro rychlé ověření rozměrů. Nechte ale díl z PLA v létě v autě nebo blízko motoru soustruhu a změní se v nepoužitelnou plastelínu. Pro reálné dílenské přípravky je základním stavebním kamenem PETG pro funkční díly. Například u materiálu Prusament PETG nastavuji trysku na 250 °C a podložku na 80 °C podle doporučení českého výrobce.
Pamatujte, že PETG rádo absorbuje vzdušnou vlhkost z dílny. Sušení filamentu před tiskem (ideálně 6 hodin při 60 °C) zabrání nepříjemnému prskání materiálu v trysce a tvorbě nevzhledných pavučin mezi stěnami.
Vícebarevný tisk a chytrá správa materiálu: Produktivita versus odpad
Systémy pro podávání více strun, jako je Bambu Lab AMS nebo Anycubic ACE Pro, vypadají lákavě. V technické praxi je ale vícebarevný tisk zrádný, pokud jde o odpad při vícebarevném tisku a celkový čas. Při každé změně barvy musí tiskárna odstřihnout strunu, vycouvat s ní a vytlačit čistící špalek nového materiálu.
U složitého čtyřbarevného modelu můžete snadno spláchnout 200 gramů plastu do koše jen v čistících kouscích, přičemž samotný díl váží polovinu. Smysl to dává ve dvou specifických případech:
- Podpěry z odlišného plastu: Použití PETG jako separační vrstvy pod podpěrami pro díl z PLA (a naopak). Materiály se nespojí a podpěry sloupnete rukou s dokonale hladkým povrchem.
- Rozpustné podpěry PVA: Pro vnitřní dutiny a složité technické kanálky, kam se mechanickým nářadím nedostanete.
Tip pro dílnu bez cloudu:
Pokud řešíte správu zbytků na cívkách a nechcete být závislí na čínském cloudu, Prusament používá otevřené NFC štítky OpenPrintTag. Přiložením telefonu okamžitě vyčtete přesnou zbývající délku návinu a výrobní šarži i zcela offline.
Příprava softwaru, údržba a specifika provozu v české dílně
Volba sliceru a správa tiskového workflow pro prototypovou výrobu
Software tvoří polovinu úspěchu. Dnes dominují tři programy: PrusaSlicer, Bambu Studio a nezávislý OrcaSlicer. Pro technické díly nestačí jen kliknout na tlačítko řezu, ale musíte sáhnout do specifických nastavení:
- Kompenzace rozměrů v rovině XY: Úprava průměru otvorů pro vlisování závitových vložek M3 a M4 bez nutnosti překreslovat CAD model.
- Švy na hranách: Umístění vertikálního švu do ostrého rohu, aby nenarušil těsnost a lícování válcových ploch.
- Gyroidní výplň: Izotropní struktura výplně, která nabízí stejnou mechanickou pevnost ve všech směrech a netrpí křížením stop v jedné vrstvě.
V technické dílně hlídejte také bezpečnost CAD modelů. Bambu Lab tiskárny standardně komunikují přes firemní cloud. Pokud vyvíjíte zakázkový prototyp pod dohodou o mlčenlivosti (NDA), přepněte Bambu Studio do čistě lokálního LAN režimu, případně posílejte data přes SD kartu, aby data neopustila vaši síť.
Specifika nákupu, servisu a provozu v podmínkách české dílny
Dílenský provoz přináší úskalí, se kterými v obýváku nepočítáte. Tím prvním je teplota. Pokud máte dílnu v garáži nebo suterénu, kde v chladných měsících klesne teplota pod 15 °C, stroje Prusa vám nahlásí bezpečnostní chybu tepelného čidla MINTEMP a odmítnou spustit ohřev. Řešením je předehřát místnost přímotopem nebo na chvíli ofouknout topný blok horkovzdušnou pistolí.
Druhým faktorem je dostupnost servisu. Když vám v pátek odpoledne praskne termistor nebo se zapeče tryska a v pondělí musíte odevzdat prototyp zákazníkovi, oceníte centrálu Prusa Research v Praze. Náhradní díly máte druhý den doma běžnou kurýrní službou. U asijských strojů často čekáte dva týdny na balíček z evropského skladu, pokud daný komponent zrovna nemá skladem některý z lokálních e-shopů.
Co ověřit před nákupem do dílny:
- Svěřte přesné ceny tiskáren a akční balíčky s vícemateriálovými jednotkami u českých prodejců přímo před objednáním.
- Zkontrolujte dostupnost specifických náhradních dílen (například keramická topná tělíska a trysky Unicorn).
- Zjistěte, zda slicer tiskárny podporuje plnohodnotný offline režim pro bezpečný tisk bez cloudu.
- Ověřte podmínky likvidace znečištěného alkoholu a pryskyřice ve vašem místním sběrném dvoře.
Kterou tiskárnu vybrat: Verdikt podle dílenských scénářů
Rozhodovací matice a technické kompromisy při výběru
Neexistuje univerzální stroj pro všechno. Volba vždy stojí na kompromisu mezi pořizovací cenou, nároky na větrání a materiály, které potřebujete zpracovávat.
Pokud budete tisknout z 90 % držáky z PETG a makety z PLA, je zbytečné připlácet za drahou vyhřívanou komoru. Pokud ale potřebujete houževnaté díly do motorových prostor nebo venkovní montáže vystavené UV záření, bez uzavřeného CoreXY stroje a materiálu ASA se neobejdete. Resin si pořiďte jen tehdy, pokud pro něj máte vyhrazený čistý kout s oknem.
Doporučené sestavy pro konkrétní dílenské scénáře
Podle mých zkušeností se vyplatí vybrat jednu z těchto čtyř osvědčených cest:
- Univerzální dříč pro technické plasty: Bambu Lab P1S. Za cenu lehce přes devět tisíc získáte uzavřenou tiskovou komoru, spolehlivou automatiku a bezproblémový tisk ASA i PETG dílů bez kroucení.
- Průmyslová opora s českým zázemím: Original Prusa MK4S. Ideální volba, pokud nechcete posílat data přes cizí servery, oceníte otevřený kód a potřebujete mít jistotu, že náhradní díly seženete i za pět let.
- Dostupný vstup pro jednoduché přípravky: Bambu Lab A1 nebo Creality K1C. Model A1 nabídne bezkonkurenčně jednoduchou obsluhu na stole pro PLA a PETG. Pokud je rozpočet napjatý, ale uzavřenou skříň přesto nutně potřebujete, sáhněte po K1C.
- Precizní formy a miniaturní mechanika: Elegoo Saturn 4 Ultra. Jednoznačná volba pro detaily, které žádná strunová tiskárna nevykreslí, pokud k ní pořídíte mycí stanici a zajistíte větrání.
