Když jsem před lety začínal s 3D tiskem, žil jsem v naivní představě, že stačí koupit tiskárnu, stáhnout model a posuvníkem kvality stáhnout vrstvu na minimum, aby byl výsledek dokonalý. Realita mě rychle vytrestala: hodiny zbytečného čekání, křehké díly, které praskaly při pouhém utažení šroubu, a povrchy, kde drobné detaily stejně splynuly v beztvarou hmotu. Správné nastavení výšky vrstvy a šířky extruze přitom není žádná černá magie, ale prostá geometrie tavené plastové linky.
V praxi se totiž neustále pohybuješ mezi dvěma protichůdnými požadavky: hladkým vizuálním povrchem a mechanickou odolností hotového výtisku. Pokud pochopíš, jak tiskárna plast na podložku klade a jak spolu jednotlivé dráhy taveniny reagují, ušetříš si desítky hodin zbytečného tisku a hromady zkaženého filamentu. Podívejme se na to, co se v trysce a pod ní reálně děje.
Základní principy geometrie tiskové dráhy a limity trysky
Jak výška a šířka vrstvy definují rozlišení v osách Z a XY
Při práci se slicerem mnoho začátečníků zaměňuje celkovou kvalitu tisku s vertikálním rozlišením. Výška vrstvy 3D tisku určuje výhradně krok v ose Z. Pokud tiskneš figurku s oblou hlavou, jemnější tloušťka vrstvy srazí schodovitost na minimum. Jakmile ale tiskneš reliéfní nápis nebo detail ležící naplocho v rovině tiskové podložky, změna výšky vrstvy ti nepomůže vůbec ničemu. Tam totiž rozlišení XY a Z naráží na zcela odlišné limity.
Ostrost detailů v horizontální rovině určuje především instalovaný průměr trysky a šířka vytlačované linky. Tryska o průměru 0,4 mm fyzicky nedokáže vykreslit ostrý vnitřní roh s poloměrem 0,1 mm, i kdybys vrstvu stáhl na mikroskopickou hodnotu. Podle dokumentace Prusa k vrstvám a perimetrům je pro jemnější detaily v rovině XY nutné zohlednit fyzický rozměr trysky, nikoli jen vertikální krok.
Ve výchozích tiskových profilech pro trysku 0,4 mm najdeš nejčastěji hodnotu výšky vrstvy 0,20 mm. Není to žádné posvátné dogma platné pro každý stroj a filament, ale rozumný výchozí kompromis mezi dobou tisku a čitelností vertikálních detailů. Průvodce na wiki OrcaSliceru o nastavení výšky vrstvy uvádí pro tuto trysku běžný rozsah 0,08 až 0,32 mm s první vrstvou nastavenou na 0,25 mm. Vždy záleží na tom, co konkrétně tiskneš a jak moc spěcháš.
Bezpečné limity výšky vrstvy: pravidlo 20–80 % průměru trysky a objemový průtok
Fyzika tavení plastu má jasné hranice. Obecně platné pravidlo říká, že bezpečná výška vrstvy leží v rozmezí 20 až 80 % průměru trysky. Jakmile zkusíš jít pod 20 %, začne docházet k nepravidelnostem toku taveniny, zvláště při vyšších tiskových rychlostech, kdy extruder nedokáže přesně dávkovat miniaturní objemy plastu. Na opačném konci, tedy nad 80 % průměru, tiskárna přestává plast přitlačovat k předchozí vrstvě a pouze ho volně pokládá, což vede k fatální ztrátě soudržnosti vrstev.
| Průměr trysky | Minimální výška (20 %) | Optimální střed | Maximální výška (80 %) | Běžné použití |
|---|---|---|---|---|
| 0,25 mm | 0,05 mm | 0,10–0,15 mm | 0,20 mm | Miniatury, drobný text |
| 0,40 mm | 0,08 mm | 0,16–0,20 mm | 0,32 mm | Univerzální standard |
| 0,60 mm | 0,12 mm | 0,24–0,30 mm | 0,48 mm | Rychlé funkční díly |
| 0,80 mm | 0,16 mm | 0,32–0,40 mm | 0,64 mm | Velké robustní objekty |
U trysky 0,25 mm počítej s obrovským nárůstem tiskového času a pamatuj, že do ní nesmíš pustit kompozitní materiály plněné uhlíkovým či skelným vláknem, protože by se okamžitě ucpala. Na podrobnější postupy údržby a výměny se můžeš podívat v mém článku o čištění ucpaného hotendu a výměně trysky.
Druhým mantinelem je maximální objemová rychlost tavení (Max Volumetric Speed čili MVS, udávaná v mm³/s). Když zkombinuješ vysokou vrstvu s velkou šířkou linky, extruder musí protlačit podstatně víc materiálu za sekundu. Pokud hotend nestíhá plast prohřívat, slicer musí tisk automaticky zpomalit podle vzorce vmax = MVS / (h × w), kde h je výška a w šířka stopy. Překročení limitu vede k vynechávání zubů podavače a zkaženému výtisku.
Vliv šířky extruze a orientace modelu na celkovou pevnost
Proč šířka extruze ovlivňuje kontakt vrstev a jaké jsou její reálné limity
Když roztavený plast opouští trysku, nechová se jako dokonale kulatý váleček. Tryska ho svou plochou špičkou (takzvaným čelem trysky) mírně rozplácne do stran. Vzniká tak zploštělý ovál. Většina slicerů proto ve výchozím stavu nepracuje se šířkou rovnou průměru trysky, ale volí mírný přesah. V praxi se jako osvědčené vodítko používá šířka extruze zhruba 110 % průměru trysky, přičemž PrusaSlicer standardně počítá s 1,125násobkem, což u trysky 0,4 mm dává výslednou šířku linky 0,45 mm.
Tento mírný přesah zajišťuje, že se sousední dráhy do sebe zaklesnou a vznikne rovnoměrný překryv drah bez vzduchových kapes. Zkoumat téma jako šířka extruze vliv na pevnost má smysl především u jednovrstvých výtisků ve spirálovém režimu (váza), kde rozšíření stopy ze standardních 0,45 mm na 0,6 mm u 0,4mm trysky vytvoří znatelně tužší a vodotěsnější stěnu. Dostupné technické zkoušky však nepotvrzují žádné zázračné procento šířky, které by samo o sobě garantovalo skokové zvýšení odolnosti u všech běžných dílů a materiálů.
Pokud potřebuješ vyrobit odolný díl, mnohem důležitější roli hraje orientace součásti na tiskové podložce. FDM tisk je ze své podstaty anizotropní, což znamená, že pevnost v ose Z (mezi jednotlivými vrstvami) bývá podstatně nižší než pevnost v rovinách X a Y. Pokud namáháš výtisk na tah kolmo k vrstvám, praskne mnohem snáz, ať už máš šířku linky nastavenou jakkoliv. Základní mechanická pravidla rozebírám v textu o funkčním 3D tisku do dílny a domácnosti.
Pokud navrhuješ držák nebo namáhanou součástku, vždy ji otoč na podložce tak, aby tahové síly působily podél tiskových linek, nikoli proti spojům mezi vrstvami v ose Z. Sebelepší šířka extruze špatnou orientaci nezachrání.
Vztah mezi počtem perimetrů, generátorem Arachne a vnitřní výplní
Mezi kutily stále panuje mýtus, že pro dosažení nezničitelného dílu je nutné nastavit výplň modelu na 80 nebo 100 %. Je to čisté plýtvání materiálem. Podle oficiální dokumentace Prusa je celková mechanická pevnost modelu dána především počtem obvodových stěn (perimetrů), nikoliv samotnou vnitřní výplní. Výplň slouží primárně jako podpora pro uzavření stropních ploch a přispívá k odolnosti proti lokálnímu stlačení. Pro běžné namáhané díly naprosto postačí hustota výplně mezi 15 až 25 % s vhodným prostorovým vzorem (např. gyroid).
Praktický výpočet tloušťky skořepiny je prostý: pokud použiješ trysku 0,4 mm se standardní šířkou extruze 0,45 mm, pak 2 obvodové stěny vytvoří stěnu o síle zhruba 0,9 mm. Výsledný rozměr závisí na přesném překrytí drah a výšce vrstvy. Když potřebuješ robustní držák na nářadí, nastav 4 nebo 5 perimetrů. Tím získáš kompaktní plastový obal o síle přes 2 mm, který snese hrubé zacházení, aniž bys musel plýtvat filamentem na masivní vnitřní výplň. U 100% výplně navíc slicery vynucují přímočarý vzor, což může způsobit přetlačování materiálu a ošklivý horní povrch.
Výrazným posunem v generování perimetrů byl příchod algoritmu Arachne, který najdeš jako výchozí volbu v PrusaSliceru, OrcaSliceru i Bambu Studiu. Starší klasické generátory tiskly všechny obvody fixní šířkou, a pokud narazily na tenké stěny, musela pomáhat funkce Detekovat tenké stěny (Detect thin walls). Arachne naproti tomu dynamicky přizpůsobuje šířku extruze tloušťce modelu – dokáže linku plynule zúžit i rozšířit. Ani moderní algoritmus ale nedokáže popřít fyziku: stěnu tenčí než minimální možná fyzická linka jedné obvodové extruze tiskárna jednoduše nevytiskne.
Nastavení výšky vrstvy a optimalizace povrchu v praxi
Schodovitost povrchu u šikmých ploch a spodní hranice efektivity

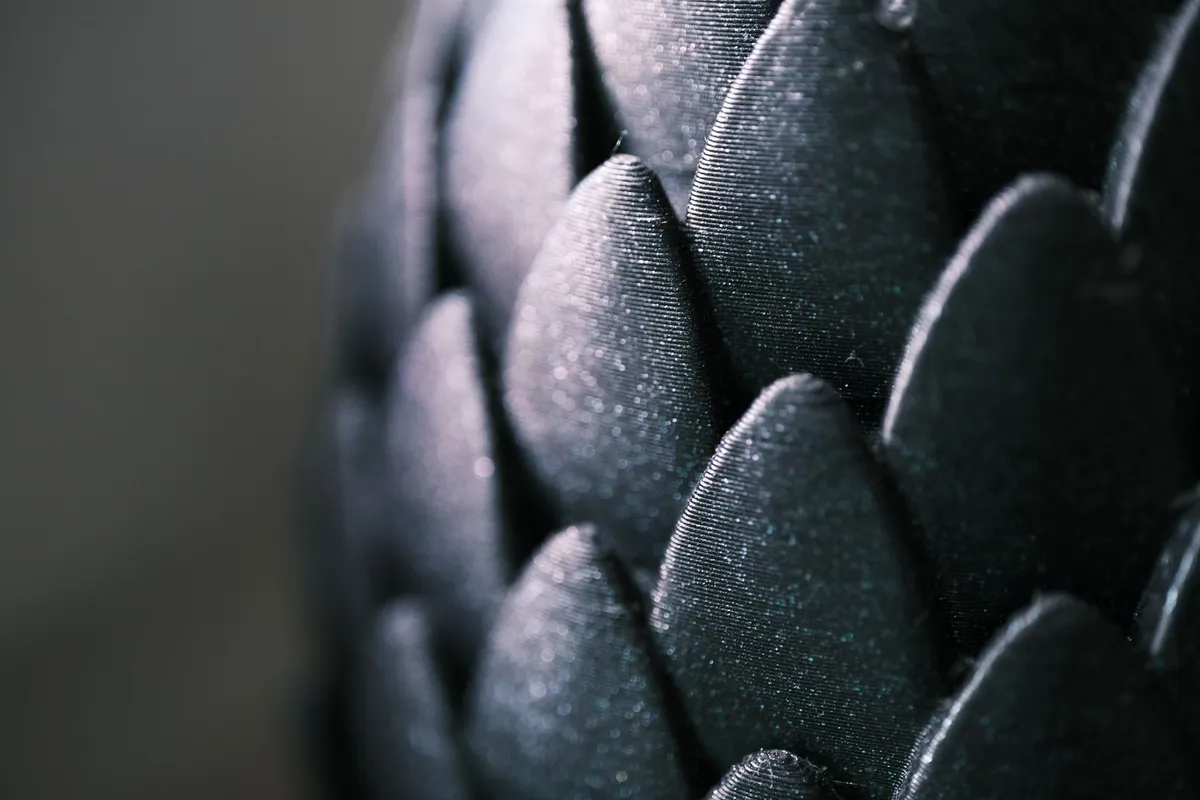

Největším nepřítelem vizuálního dojmu z 3D tisku je takzvaný efekt schodovitosti (stair-stepping). Na svislé stěně vypadá výtisk s vrstvou 0,20 mm téměř stejně hladce jako s vrstvou 0,10 mm, protože stěna stoupá kolmo vzhůru. Jakmile se ale na modelu objeví pozvolný svah, mírný rádius nebo zaoblená kopule, vrstvy začnou tvořit výrazné terasy. Právě zde přichází ke slovu promyšlená optimalizace vrstev 3D tisku.
Člověka to snadno zláká stáhnout výšku vrstvy na absolutní minimum, které tryska dovolí. Jenže u standardní trysky 0,4 mm existuje jasná hranice klesajících výnosů. Z vlastní dílenské zkušenosti vím, že jít pod 0,10 mm (například na 0,07 nebo 0,05 mm) přináší u běžného FDM tisku pouhým okem sotva postřehnutelné zlepšení. Zato tiskový čas vystřelí na troj- až čtyřnásobek.
Pokud potřebuješ tisknout filigránské figurky, prsteny nebo miniatury s jemnými obličejovými rysy, FDM technologie s tryskou 0,4 mm na to není vhodný nástroj. Než trápit tiskárnu desítky hodin s vrstvou 0,05 mm a riskovat ucpání hotendu, je mnohem chytřejší sáhnout po trysce 0,25 mm, nebo rovnou po technologii MSLA s tekutou pryskyřicí, kde rozlišení funguje na úplně jiném principu.
Adaptivní výška vrstvy ve slicerech: PrusaSlicer, OrcaSlicer a Bambu Studio
Proč tisknout celý model mikroskopickou vrstvou, když šikmé plochy tvoří jen desetinu jeho výšky? Řešením je adaptivní výška vrstvy slicer nástrojů, známá také jako variabilní výška vrstvy (Variable layer height). Tento režim automaticky analyzuje sklon geometrie: rovné svislé úseky vytiskne maximální bezpečnou vrstvou (třeba 0,28 mm) a v místech jemných křivek vrstvu plynule sníží až na 0,08 mm.
V praxi tím ušetříš desítky procent času a povrch zůstane čistý tam, kde na tom záleží. V PrusaSliceru i Bambu Studiu máš k dispozici přehledný vizuální editor s křivkou profilu vrstev. V OrcaSliceru funguje režim Adaptive s posuvníkem poměru kvalita/rychlost (Quality / Speed). Podle wiki OrcaSliceru byla dokumentace k variabilní výšce vrstvy naposledy revidována 13. ledna 2026 – konkrétní názvy a rozložení prvků se mohou v drobných detailech lišit podle instalované verze, princip však zůstává totožný.
Všechny tyto moderní nástroje vycházejí ze společných kořenů. PrusaSlicer je šířen zdarma jako open-source software, Ultimaker Cura pod licencí LGPL-3.0 a Bambu Studio i OrcaSlicer využívají licenci AGPL-3.0. Licenční podmínky konkrétních doplňků nebo distribucí třetích stran je sice nutné ověřovat samostatně, ale základní balík funkcí pro adaptivní vrstvy máš ve všech těchto programech plně k dispozici bez jakýchkoliv poplatků. Srovnání možností jednotlivých programů najdeš v mém průvodci moderními slicery.
Spolehlivost první vrstvy a přilnavost k tiskové podložce
Nastavení parametrů pro první vrstvu a kalibrace vzdálenosti od podložky

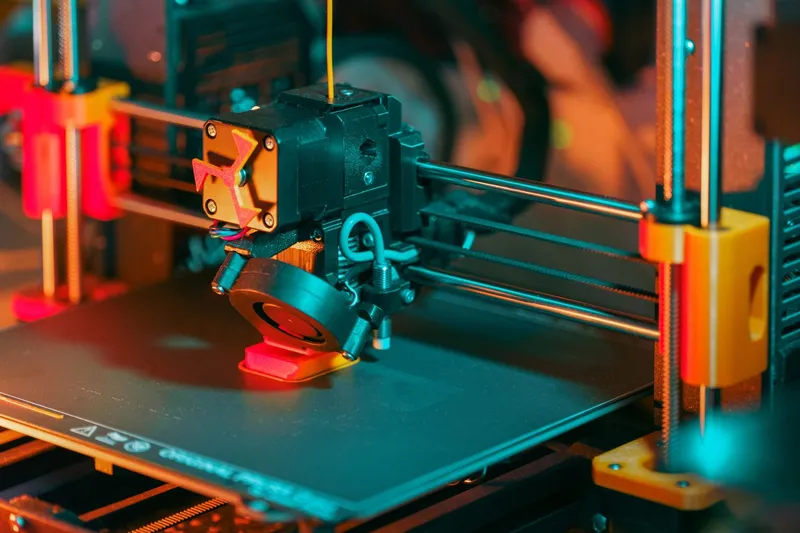

Žádný tisk nedopadne dobře, pokud selže jeho základ. První vrstva má zcela odlišné poslání než zbytek modelu: musí vyrovnat drobné mikroskopické nerovnosti podložky a zajistit pevnou adhezi, aby se výtisk v polovině práce neutrhl. Proto se její parametry nastavují nezávisle na zbytku výtisku. Zatímco zbytek dílu tiskneš třeba na 0,15 mm, první vrstvu je vhodné ponechat na osvědčených 0,20 mm (výchozí stav u Prusa profilů) nebo 0,25 mm, jak doporučuje OrcaSlicer pro trysku 0,4 mm.
Vyšší první vrstva dává tiskárně určitou toleranci při nerovnostech podložky. Pokud bys první vrstvu položil příliš nízkou (např. 0,10 mm), i nepatrné prohnutí tiskového plátu způsobí, že tryska v jednom místě poškrábe povrch a v jiném bude tavenina viset ve vzduchu. K tomu se běžně přidává rozšíření šířky extruze první vrstvy na 120 až 140 % průměru trysky (tedy zhruba 0,50 až 0,55 mm). Širší linka je podložkou více rozplácnuta, má větší styčnou plochu a výrazně lépe drží.
Pokud změníš výšku první vrstvy ve sliceru, pamatuj na kalibraci vzdálenosti trysky. U starších tiskáren s pevnou indukční sondou (jako byla Prusa MK3S) je nutné manuálně upravit Live Adjust Z (Z-offset). U novějších strojů se tenzometrickým snímačem přímo v trysce (loadcell na tiskárnách typu Prusa MK4S nebo bambusových strojích) tento krok zcela odpadá, protože tiskárna si podložku oťuká fyzickým hrotem trysky před každým tiskem zcela automaticky.
Více praktických tipů k odmašťování plátů a správným teplotám pro různé materiály jsem sepsal v článku o přilnavosti první vrstvy a řešení warpingu.
Rozměrová přesnost spodní plochy a kompenzace sloní nohy
Rozplácnutí první vrstvy s sebou nese daň v podobě ztráty rozměrové přesnosti v rovině XY na spodní hraně modelu. Když roztavený plast zatlačíš do podložky velkou silou, přebytečný objem vyteče do stran. Na hotovém výtisku pak vznikne nepříjemný rozměrový lem – vada známá jako sloní noha (Elephant foot). U dekorativní vázy to nevadí, ale u funkční krabičky s víčkem nebo ozubeného kola díly do sebe nezapadnou.
Řešením není zvednout trysku výš a riskovat odlepení dílu od podložky. V moderních slicerech najdeš funkci pojmenovanou jako Kompenzace sloní nohy (Elephant foot compensation). Tento nástroj funguje tak, že obrys úplně první vrstvy v náhledu zmenší směrem dovnitř o zadanou hodnotu, zatímco druhá a další vrstvy už mají standardní nominální rozměr. Plast z první vrstvy se pak vytlačí do vynechaného prostoru a stěna zůstane dokonale rovná.
U běžné trysky 0,4 mm doporučuji začít s kompenzací kolem 0,15 až 0,20 mm. Nikdy bys neměl překročit zhruba polovinu šířky extruze první vrstvy, jinak hrozí, že u drobných výstupků tryska linku vůbec nepoloží. Pokud navrhuješ pohyblivé mechanismy tisknuté vcelku (print-in-place), počítej už v CADu s konstrukční vůlí mezi lícovanými součástmi alespoň 0,3 mm.
Diagnostika, kalibrace toku a limity hardwaru
Proč šířka extruze neřeší podextruzi a jak správně kalibrovat průtok
Když se na výtisku objeví mezery mezi jednotlivými perimetry nebo chybějící plast v horní plné vrstvě, mnoho začátečníků intuitivně sáhne do nastavení šířky extruze a zvedne ji třeba na 0,6 mm. To je zásadní omyl. Šířka extruze ve sliceru je pouze instrukce pro výpočet geometrických drah trysky. Pokud sliceru řekneš, že dráha má být 0,6 mm, on pouze rozestoupí jednotlivé linky dál od sebe a pošle motoru pokyn k úměrně vyššímu dávkování. Pokud má ale tiskárna problém s podáváním, mezery mezi linkami zůstanou úplně stejné, nebo budou ještě horší.
Jediným správným lékem na systémový nedostatek materiálu je úprava parametru Násobič extruze (Extrusion Multiplier ve sliceru) nebo Flow v menu tiskárny (příkaz M221). Celkový průtok filamentu je dán jejich vzájemným součinem. Výchozí hodnota násobiče pro PLA bývá 1,0 (tedy 100 %) a při ladění se typicky pohybuje ve velmi úzkém pásmu mezi 0,90 a 1,10. Zvýšením šířky extruze naslepo skutečnou podextruzi nikdy neodstraníš, jak potvrzuje i oficiální návod Prusa ke kalibraci násobiče extruze.
Dej si také pozor na způsob zadávání hodnot v PrusaSliceru. V kolonkách pro šířku extruze můžeš zadat absolutní hodnotu v milimetrech (např. 0,45 mm), nebo procento. Mnoho lidí se domnívá, že procento se počítá z průměru trysky. Zrada! Podle oficiální dokumentace PrusaSliceru se procentní hodnota počítá z výšky vrstvy. Pokud zadáš 150 % při vrstvě 0,2 mm, výsledná šířka bude pouhých 0,3 mm, což je méně než průměr trysky. Osobně proto zadávám šířky vždy výhradně v absolutních milimetrech.
Neztrácej čas tisknutím jednovrstvých dutých kostek a jejich měřením levným digitálním posuvným měřítkem. Levná měřidla nemají dostatečnou tuhost čelistí ani opakovatelnou přesnost v setinách milimetru. Mnohem spolehlivější je kalibrovat průtok vizuálním posouzením celistvosti horních plných vrstev.
Tolerance filamentu a správa profilů při výměně trysky
Do ladění geometrie drah ti může nečekaně hodit vidle i samotný materiál. Běžným průmyslovým standardem pro tiskové struny je výrobní tolerance průměru ±0,05 mm. Pokud má filament nominální průměr 1,75 mm, ale v reálu naměříš 1,80 mm, do hotendu proudí téměř o 6 % více materiálu, než s čím počítá slicer. Naopak při průměru 1,70 mm vzniká lehká podextruze. Než začneš radikálně překopávat tiskový profil, proměř novou cívku na několika místech kvalitním měřidlem.
Zvláštní pozornost věnuj situaci, kdy přecházíš na jiný průměr trysky, například z 0,4 mm na 0,6 mm pro rychlý tisk pevných dílů. Mnoho lidí pouze přepíše hodnotu trysky v nastavení tiskárny a diví se nepoužitelnému výsledku. Změna průměru trysky v hardwarovém profilu slouží tiskárně pouze jako bezpečnostní limit a záznam do hlavičky G-kódu. Šířky drah se samy od sebe nepřepočítají.
Při každé fyzické výměně hardwaru musíš dodržet správný postup správy profilů:
- Nastav správný průměr v profilu tiskárny pod záložkou Extruder.
- Otevři tiskový profil a ručně uprav všechny šířky extruze (obvody, výplně, podpory) odpovídajícím způsobem k nové trysce.
- Uprav rozsah povolené minimální a maximální výšky vrstvy pro danou sestavu.
- Ulož obě nastavení jako nový samostatný pár profilů, nebo použij ověřené přednastavené profily dodávané výrobcem přes průvodce konfigurací.
Závěrečný verdikt: Jak nastavit slicer podle priority projektu
Rozhodovací matice: Vizuální modely vs. funkční mechanické díly
Abychom teorii převedli do okamžité praxe, rozdělil jsem nastavení do dvou základních profilů pro nejobvyklejší trysku 0,4 mm. Záleží na tom, zda potřebuješ potěšit oko hladkým povrchem, nebo vyrobit díl, který vydrží nápor v dílně.
| Parametr sliceru | Estetický profil (figurky, vzhled) | Mechanický profil (držáky, funkční díly) |
|---|---|---|
| Výška vrstvy | 0,12–0,16 mm (nebo adaptivní režim) | 0,20–0,25 mm (pod 70–80 % trysky) |
| Šířka extruze (perimetry) | Výchozí 0,45 mm (automaticky Arachne) | 0,45–0,50 mm (stabilní spojení) |
| Počet obvodových stěn | 2 perimetry | 4 až 6 perimetrů (klíč k pevnosti) |
| Hustota a vzor výplně | 10–15 % (mřížka, gyroid) | 20–30 % (gyroid, kubická) |
| První vrstva | 0,20 mm, šířka 0,45–0,50 mm | 0,20–0,25 mm, šířka 0,50–0,55 mm |
| Priorita při orientaci | Minimalizace viditelných schodů a podpěr | Tahové zatížení rovnoběžně s podložkou |
Pokud stojíš před mechanickým projektem, pamatuj na základní pravidlo: nositelem tuhosti a odolnosti jsou obvodové stěny. Místo honění mikronů v šířce linky přidej dva perimetry a ohlídej si, aby namáhání nešlo proti rovině Z. Pokud tě zajímá, jak se v tomto ohledu chovají různé termoplasty, podívej se na mé srovnání materiálů PLA, PETG a ABS/ASA.
Kontrolní postup v náhledu G-kódu před odesláním do tiskárny
Než bezhlavě klikneš na tlačítko tisku, věnuj třicet sekund oknu náhledu (Preview) po vygenerování tiskových drah. Tyto čtyři body ti ušetří většinu zklamání:
- Shoda trysky a limitů vrstev: Ověř v hlavičce, že máš vybraný profil pro trysku, která je skutečně namontovaná na tiskárně, a že žádná adaptivní vrstva nepřesahuje limit 0,32 mm (pro 0,4mm trysku).
- Barevné zobrazení šířky čar (Line Width): Zkontroluj detaily a písmo. Podívej se, zda algoritmus Arachne korektně vykreslil tenké stěny a jestli ti na modelu nezmizely důležité drobné výstupky.
- Geometrie první vrstvy: Prohlédni si zespodu první vrstvu. Ujisti se, že nastavená kompenzace sloní nohy neodřízla jemné detaily a že plocha kontaktu s podložkou je dostatečně velká.
- Barevná kontrola objemového průtoku (Volumetric Flow): Přepni legendu náhledu na objemový průtok (mm³/s). Pokud barva dráhy v nějakém úseku naráží na maximální limit tvého hotendu (u běžných tiskáren typicky 12–15 mm³/s pro PLA), slicer tam tisk prudce zpomalí, což může vytvořit viditelný lesklý nebo matný pruh na vnějším povrchu.
